早期電源供應器應用通常為ATX電源供應器的3.3V/5V/12V、筆電的19V~24V或工控的12V/24V/48V等符合SELV的低輸出電壓機型。但隨著科技日新月異，高壓輸出的應用越來越廣泛，例如UV固化設備、雷射相關機器等等。
在沒有高輸出電壓機型之前，大多藉由圖一串接的方式來達到。除了需外加逆向二極管，以防止啟動時造成電源內部損壞，成本亦有所增加之外，對于單機而言，搭配性與高損壞率的風險也提高。CSP-3000高壓設計輸出系列則能夠避免上述缺點。

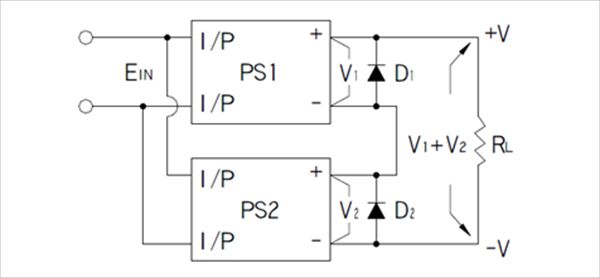

圖一 輸出加并二極管之串聯接法
CSP-3000是一款3kW單組輸出機殼型AC/DC電源供應器。其輸入電壓范圍為180~264VAC，并提供業內最需要的直流高輸出電壓機型。此系列是藉由內建風扇散熱，具有風扇轉速控制的功能，工作溫度最高可達70℃(請參考規格書降載曲線)。另外CSP-3000還內建了多種功能，如PV/PC、并聯、遙控開關控制與輔助電源等，可以提高客戶在設計上的靈活性。

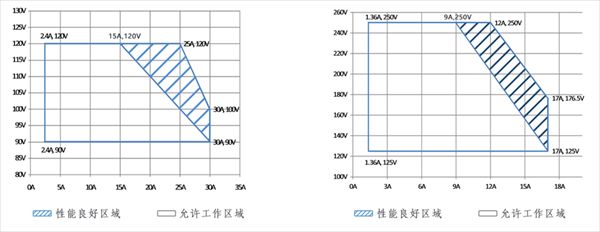

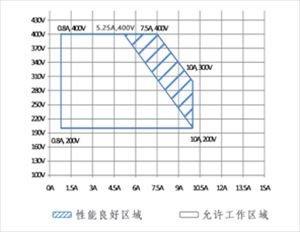

首先若將此系列應用于LED模塊的驅動上，建議盡可能操作在圖二~圖四 V-I曲線的藍色斜線區，這樣才能讓整體的性能達到最好的狀態。

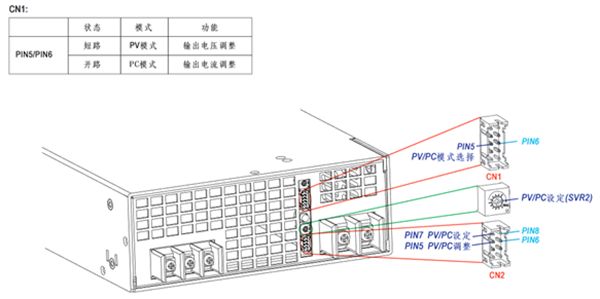

其輸出電壓電流的數值可藉由PV/PC功能來設定。此系列的PV/PC功能只能擇一使用，其選擇方式是藉由CN1的 PIN5/PIN6 開路或短路來決定；若是短路，則是選擇PV模式，可以調整輸出電壓；若是開路，則是選擇PC模式，可以調整輸出電流。

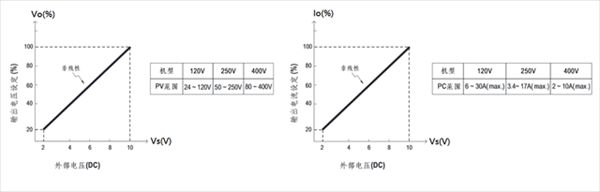

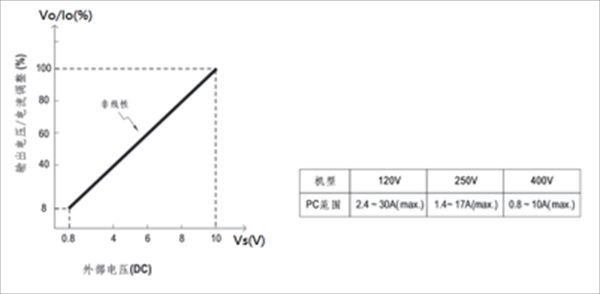

在PV模式下，有三種可以調整Vo的方式，第一種方式是藉由SVR2調整，其調整范圍為額定電壓的20~100%。第二種方式是在CN2的PIN7/PIN8之間外加一直流電壓訊號Vs，其調整范圍為額定電壓的20~100%，請參考圖六所示；若Vs<2V，則Vo≧額定電壓的10%。第三種方式是在CN2的PIN5/PIN6之間外加一直流電壓訊號Vs，其調整范圍為額定電壓的8~100%，請參考圖八所示，范圍較寬，且響應速度較快。
在PC模式下，SVR2是用來設定******恒流點Imax。有兩種可以調整Io的方式，第一種方式是在CN2的PIN7/PIN8之間外加一直流電壓訊號Vs，其調整范圍為Imax的20~100%，請參考圖七所示。第二種方式是在CN2的PIN5/PIN6之間外加一直流電壓訊號Vs，其調整范圍為Imax的8~100%，請參考圖八所示，其范圍較寬廣，且響應速度較快速。
